Независимый каркас
Стоит на собственных фундаментах с зазором от объекта. Нагрузка от удара не передаётся на здание.
Меню сайта
Защитные ограждающие конструкции от БПЛА
Производим ЗОК от БПЛА по СП 542.1325800.2024
Несущие металлокаркасы, модульные сборно-разборные конструкции, крепёжные узлы и противоосколочные экраны. Собственный завод в Малоярославце: КМД, лазерная резка, сварка, лакокрасочное покрытие, горячее цинкование. Доставка по РФ.
- 19 летпроизводства
- 10 000 м²цеха
- 2500 тметалла в год
- СП 542и ГОСТ Р 51285
Что такое ЗОК и зачем она нужна
ЗОК — это пространственная рамно-сетчатая конструкция, которая устанавливается вокруг и над защищаемым объектом. Принцип действия: БПЛА при подлёте ударяется об улавливающую сеть, теряет кинетическую энергию до подлёта к зданию, а ударная нагрузка воспринимается независимым металлокаркасом ЗОК и не передаётся на защищаемый объект.
Проектируется по СП 542.1325800.2024 «Защитные ограждающие конструкции от БПЛА. Правила проектирования» — с расчётом нагрузок, классами защиты 1–4, требованиями к фундаментам и антикоррозийной защите.
Улавливающее полотно
Сеть на тросовой подвеске работает с расчётным провисом и гасит энергию удара деформацией.
Противоосколочные экраны
Стальные листовые экраны и каркасы многослойных панелей для локализации поражающих осколков.
Модульность
Болтовые узлы, поставка секциями. Каркас можно демонтировать и перевезти на новую площадку.
8 типовых компоновок ЗОК
Каждая компоновка — это отдельный расчётный случай по СП 542: свой класс защиты, схема каркаса, шаг стоек и тип улавливающего полотна. Ниже — базовые схемы, которые мы адаптируем под конкретный объект. Любая из них масштабируется по площади и высоте.
Периметральная защита здания
Каркас по контуру вокруг корпуса с зазором ≥1,5 м, сетка по фасаду и сверху. Класс 1–2.
Защита резервуара РВС
Купольный или двускатный каркас над цилиндрическим резервуаром, улавливающая сеть сверху и по борту. Класс 2–3.
Защита ОРУ подстанции
Высокий пространственный каркас над открытым распределительным устройством с проходами для обслуживания. Класс 2–3.
Защита мачты связи
Цилиндрический или конический сетчатый кожух вокруг мачты и антенно-мачтовых сооружений. Класс 1–2.
Навес над оборудованием
Открытый с боков каркас-навес над технологическим узлом, колонным оборудованием, ДГУ. Класс 1–2.
Защита эстакады
Протяжённый тоннель-каркас над наливной или трубной эстакадой с регулярным шагом рам. Класс 2–3.
Защита модуля ЦОД
Плотный пространственный каркас над модульным зданием с внешними блоками чиллеров и ДГУ. Класс 2–3.
Защита ангара и склада
Двускатный или арочный каркас над большепролётным зданием, сетка по скатам и торцам. Класс 1–2.
Что мы производим для ЗОК
Из конструкционной и низколегированной стали, с лакокрасочным покрытием или горячим цинкованием. Полный цикл: КМД → резка → гибка → сварка → покрытие → отгрузка. Разработка КМД входит в стоимость изготовления металлоконструкций.
Несущий металлокаркас и опоры
Стойки, колонны, рамные конструкции и фермы для перекрытия пролётов над зданиями, резервуарами и эстакадами.
- Стойки и колонны
- Пролётные фермы
- Пространственные каркасы любой геометрии

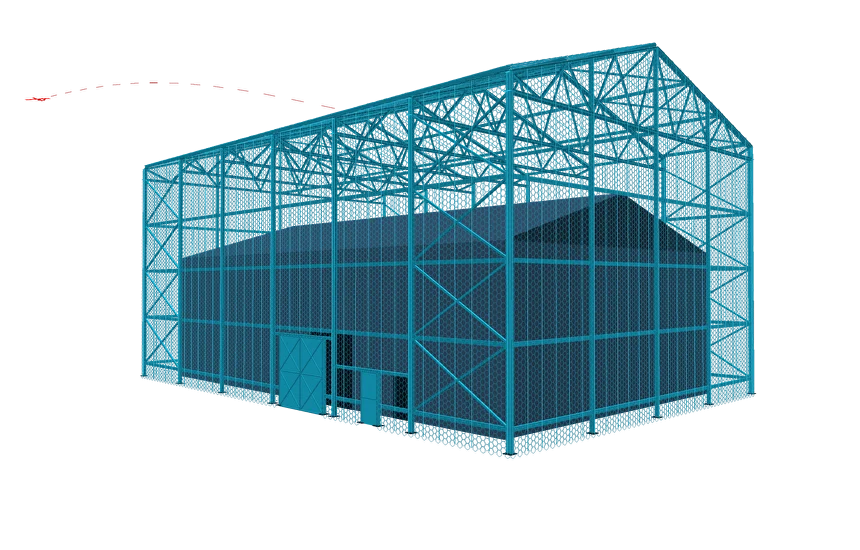

Модульные сборно-разборные конструкции
Готовые секции на болтовых узлах. Отгружаем комплектно с завода — сварка и огневые работы на площадке не требуются.
- Болтовые узлы без сварки
- Поставка секциями и комплектами
- Перенос каркаса на новую площадку
Крепёжные элементы и узлы
Металлоизделия для каркаса, натяжки тросов и фиксации улавливающего полотна.
- Кронштейны, зажимы, хомуты
- Опорные башмаки и фундаментные части
- Растяжки и оттяжки для высоких стоек
Противоосколочные экраны
Стальные листовые экраны, каркасы для многослойных для локализации осколков при детонации.
- Листы из низколегированной стали
- Каркасы для комбинированных панелей
- Индивидуальные решения по КМД
Что закупаем у партнёров: улавливающее полотно
(металлическая сетка двойного кручения по ГОСТ Р 51285, полимерная
или арамидная сеть) и броневые листы большой толщины — поставляем
комплектно с каркасом или отгружаем отдельно по запросу.
Расчёт под нагрузку, а не «на глаз»
Сечение, шаг стоек, тросовую систему и фундаменты подбираем под конкретный класс защиты и расчётный тип БПЛА. Считаем кинетическую энергию удара, ударную силу, снеговую и ветровую нагрузку района.
Кинетика удара
E = ½·m·V². Для БПЛА 12 кг на 300 км/ч — 41,7 кДж. Ударная сила — по ходу сетки, с коэффициентом надёжности.
Снег и ветер
Расчёт по СП 20.13330.2016 для конкретного района строительства — конструкция не «сложится» зимой.
Класс защиты 1–4
Подбираем по табл. 6.1/6.2 СП 542 — от базовых моделей БПЛА до тяжёлых ударных дронов самолётного типа.
Отступ и превышение
≥1,5 м по горизонтали и ≥2,0 м выше конька (п. 10.5 СП 542) — чтобы обломки не достали до здания.
Антикоррозийная защита
Лакокрасочное или комбинированное покрытие, горячее цинкование по ГОСТ 9.307.
Поверочные расчёты
Несущие стойки и тросы проверяем по первому и второму предельным состояниям, узлы — на смятие и срез.
Этапы работы
- 01
ТЗ и класс защиты
Уточняем тип объекта, габариты, класс защиты по СП 542 и расчётный БПЛА.
- 02
Проект и КМД
Выпускаем КМД, считаем нагрузки, готовим спецификацию металла.
- 03
Производство
Резка, гибка, сварка, цинкование на заводе в Малоярославце. Контроль ОТК и УЗК.
- 04
Отгрузка
Комплектация, маркировка отправочных марок и доставка конструкций по РФ.
- 05
Гарантия и сервис
Исполнительная документация, гарантия на конструкции до 5 лет, поставка элементов для ремонта и расширения.
Почему выбирают завод «Металюкс»
Собственное производство
10 000 м² цеха, лазерный и плазменный комплекс, дробеструйная обработка металла, автоматическая и полуавтоматическая сварка, участок окраски с современным оборудованием.
КМД в своих руках
Разрабатываем деталировку и рабочие чертежи. Можем принять проект заказчика и выпустить КМД по нему.
Расчёт под нагрузку
Металлоёмкость подбираем по расчёту, а не «с запасом в два раза» — заказчик не переплачивает за лишние тонны.
Модульность и переносимость
Болтовые узлы, поставка секциями. Каркас можно разобрать и перевезти на новую площадку.
Полный цикл на одной площадке
КМД, резка, гибка, сварка, дробеструйная обработка, окраска и цинкование — без субподряда и перевалок между цехами. Сроки не зависят от третьих лиц.
Гарантия до 5 лет
Отвечаем за качество конструкций, сварных соединений и покрытия на всём сроке эксплуатации.
Для каких объектов применяется ЗОК
Указ Президента РФ № 604 относит к объектам критической инфраструктуры ТЭК, промышленность, связь, транспорт, энергетику, коммунальную инфраструктуру и потенциально опасные объекты. ЗОК закрывает все названные виды.
ТЭК и нефтегаз
Резервуарные парки, ДНС, УПН, компрессорные и нефтеперекачивающие станции, наливные эстакады.
Энергетика
Подстанции 35–110 кВ, ОРУ, ЗРУ, БКТП, распредпункты, котельные, ТЭЦ.
Промышленность
Производственные корпуса, цеха, технологические узлы, колонное оборудование, склады.
Транспорт и логистика
Ж/д станции, депо, порты, аэропорты, распределительные центры, склады класса А.
Жизнеобеспечение
Водозаборы, насосные станции, очистные сооружения, котельные и ЦТП.
АПК
Птицефабрики, животноводческие комплексы, элеваторы, сушилки, машинные дворы.
Связь и ЦОД
Узлы связи, антенно-мачтовые сооружения, машинные залы, ДГУ, чиллеры.
Административные здания
Органы власти, ситуационные центры, командные пункты, офисные здания.
Частые вопросы о ЗОК от БПЛА
Какой класс защиты выбрать?
Класс 1–2 — для защиты от лёгких БПЛА и осколков, класс 3 — от ударных дронов с боевой частью (тип «Ланцет»), класс 4 — от тяжёлых аппаратов самолётного типа. Классы и расчётные нагрузки приведены в табл. 6.1 и 6.2 СП 542.1325800.2024. Точный класс подбираем по типу объекта, требованиям службы безопасности и оценке угрозы.
Производите ли вы сетку и тросы?
Металлокаркас, крепёж и противоосколочные экраны — собственное производство. Улавливающее полотно (металлическая сетка двойного кручения по ГОСТ Р 51285, полимерная или арамидная сеть) и стальной канат закупаем у проверенных партнёров и поставляем комплектно с каркасом. По запросу отгружаем только каркас — заказчик комплектует сеткой сам.
Изготавливаете по чертежам заказчика?
Да. Принимаем КМ и КМД заказчика, проверяем на соответствие СП 542, при необходимости выпускаем свои рабочие чертежи. Работаем по ГОСТ, СНиП и требованиям проекта.
Сколько стоит ЗОК?
Стоимость зависит от класса защиты, габаритов объекта, металлоёмкости каркаса, снегового и ветрового района и логистики. Пришлите тип объекта, габариты и фото площадки — вернёмся с компоновкой, металлоёмкостью и ценой за 2 рабочих дня.
Сроки изготовления?
Проектирование — 5–10 дней, производство — 10–25 дней. Итого весь цикл — 15–35 дней от заявки до отгрузки. Для крупных объектов график согласовываем отдельно.
Гарантия и сервис?
Гарантия на конструкции — до 5 лет, на сварные соединения и покрытие — по ГОСТ. После отгрузки остаёмся на связи: консультируем по эксплуатации, поставляем элементы для ремонта и расширения. Повреждённый узел меняется локально без демонтажа всей конструкции.
Можно потом использовать каркас под склад?
Да. Конструкция полностью сборно-разборная и на болтах. После снятия задачи с ЗОК тот же каркас переоборудуется под склад: зашивается сэндвич-панелями или профлистом, получает ворота и инженерию. Вложения превращаются в производственный актив.
